NODVIA Studio

Visual HMI designer for NODVIA projects.

Pretvori podatke, odkrite na terenu, v pravo grafično vizualizacijo. NODVIA Studio uporablja strukturo NODVIA projekta, zato ti BACnet in Climatix točk ni treba ponovno ročno vnašati v ločen HMI projekt.

Project-awareBACnet point treeClimatix hierarchyPages & popupsVector HVAC icons

Kako deluje NODVIA Field

ACTIVE DEVELOPMENT · FIELD TESTING · Studio se razvija skupaj z NODVIA Field in Project Visualization.

EN PROJEKTNI TOK

Field → Studio → Project Visualization

NODVIA poveže terensko diagnostiko, projektne podatke in grafično vizualizacijo v enoten workflow.

Discover

NODVIA Field odkrije naprave, preveri komunikacijo in zgradi projektni kontekst.

BACnet · Modbus · Climatix · KNX · omrežna orodja

Design

NODVIA Studio odpre projektne točke in jih spremeni v HMI strani, popupe, trende, urnike in grafične elemente.

Values · Gauges · Trends · Schedules · Controls · Icons

Visualize

Project Visualization zažene Studio projekt neposredno v NODVIA Field na Android telefonu ali tablici.

Fullscreen · Pages · Popups · Portrait / Landscape

En projektni workflow od commissioning podatkov do vizualizacije – brez ponovnega ročnega grajenja seznamov točk.

PROJECT-AWARE DESIGN

Studio pozna projekt, ne samo risalne površine.

Največja razlika v primerjavi z generičnim HMI risalnikom je projektni kontekst. Studio lahko uporablja podatke, ki jih je NODVIA Field že zbral in organiziral.

Strukturirano drevo točk

Projektne naprave in točke so prikazane v drevesu. Pri BACnet projektu so lahko na voljo Device ID, IP, port, tip objekta, instance, Object Name, Description in units.

Iskanje točk

V večjih projektih lahko iščeš po imenu, opisu, tipu objekta, instanci, Device ID, naslovu, enotah ali poti naprave.

Climatix hierarhija

Studio lahko uporabi Climatix SCOPE strukturo iz projekta, vključno z običajnimi točkami, urniki in history/trend objekti, kadar so v projektu na voljo.

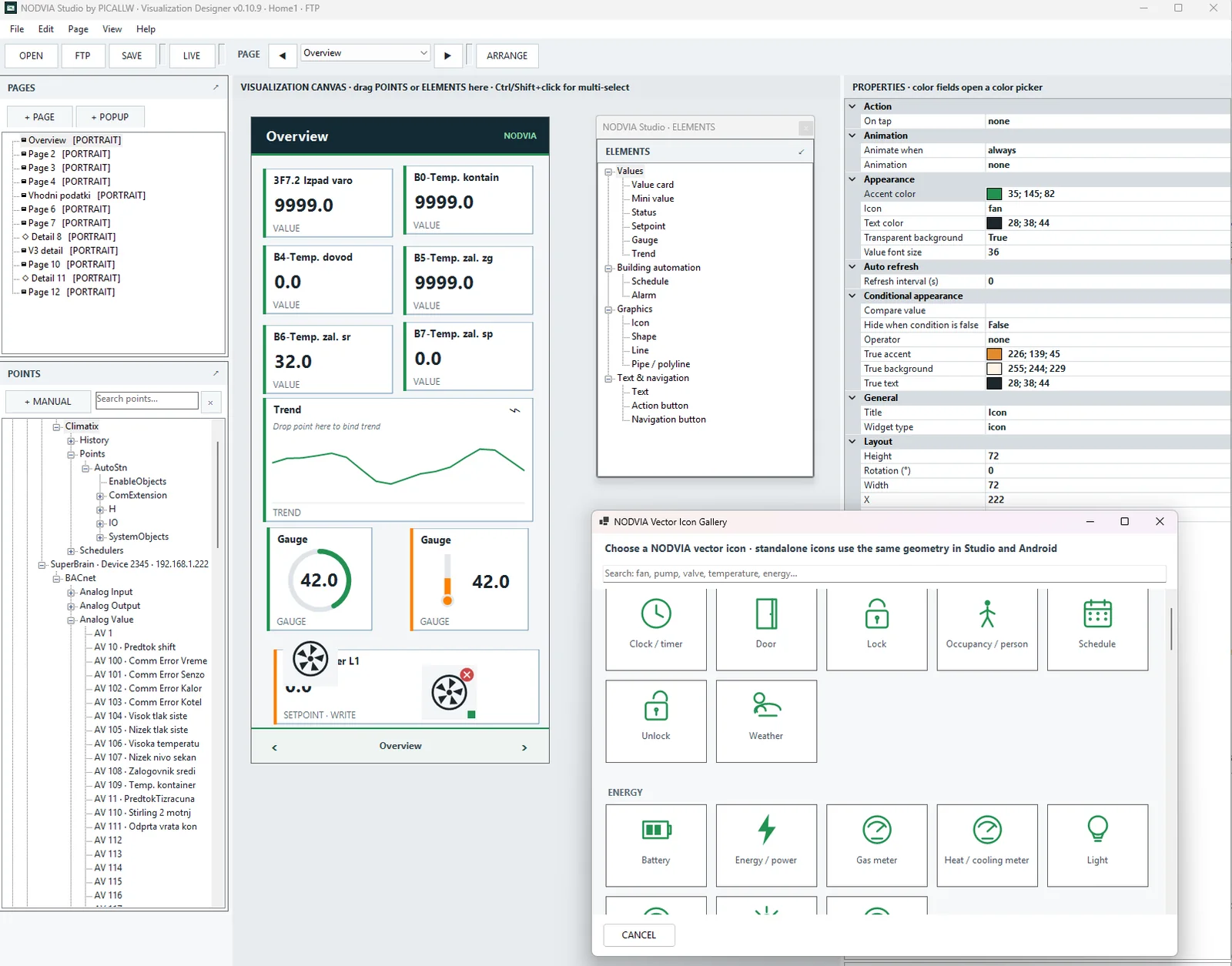

VISUAL HMI DESIGNER

Od live vrednosti do večstranske HMI vizualizacije.

Točko ali element povlečeš na platno, ga postaviš, spremeniš velikost in prilagodiš lastnosti. Več elementov lahko premikaš skupaj, kopiraš vizualne lastnosti in gradiš strani brez ponovnega vnašanja naslovov.

Valueslive value, mini value, status, setpoint

Graphicsgauge, trend, schedule, icons, shapes, lines, pipes

Navigationtext, action buttons, navigation buttons, pages, popups

Layoutportrait, landscape, title bar, navigation bar, backgrounds, rotation

Built-in vector automation library

Vgrajeni vektorski HVAC in automation simboli zmanjšajo odvisnost od zunanjih grafičnih paketov ter pomagajo ohraniti enoten vizualni jezik.

FanPumpValveDamperAHUBoilerChillerTankEnergyTemperature

Nekateri elementi lahko podpirajo animacijo ali stanje, na primer vrtenje ventilatorja oziroma spremembo prikaza glede na vrednost.

BACNET & CLIMATIX

Uporabi odkrite projektne podatke neposredno v HMI projektu.

BACNET

Od Device ID do Object Name

Studio lahko prikaže kontekst odkrite BACnet točke in jo uporabi za binding vizualnega elementa. Cilj je zmanjšati ročno prepisovanje IP naslovov, Device ID in object instance podatkov.

Discovery ostaja naloga NODVIA Field. Studio uporablja podatke projekta.

SIEMENS CLIMATIX

Točke, urniki in history objekti

Climatix podatki, zbrani v Field/SCOPE workflowu, se lahko prikažejo v Studio drevesu. Vizualizacija lahko vsebuje namenske elemente za Climatix schedule in trend/history preview.

Studio ni Siemens SCOPE; uporablja projektne podatke za NODVIA vizualizacijski workflow.

BETAPROJECT VISUALIZATION

Design on Windows. Run on Android.

Project Visualization je Android runtime, ki je trenutno integriran v NODVIA Field. Naloži vizualizacijo aktivnega projekta in jo izriše na telefonu ali tablici.

live values in statusi
podprti writable setpointi in kontrole
gauges, ikone in grafična oprema
strani, popupi in page selector
fullscreen, portrait in landscape
trendi in urniki
Climatix schedule in trend/history preview

Project Visualization v NODVIA Field

OPERATORSKI POGLED + SERVISNI DOSTOP

Preprost HMI, pod njim pa servisna globina.

Climatix urnik ali trend je lahko prikazan neposredno na HMI strani. Ko potrebuješ več podrobnosti, klik odpre podrobnejši Climatix servisni pogled.

Vizualizacija tako ostane preprosta za operaterja, servisno orodje pa ostane dosegljivo inženirju.

VLOGE V WORKFLOWU

Field, Studio in Visualization imajo različne naloge.

Zmožnost	NODVIA Field	NODVIA Studio	Project Visualization
Device discovery	Da	Ne	Ne
Protocol diagnostics	Da	Ne	Ne
Projektna baza točk	Ustvari / posodablja	Uvozi / uporablja	Uporablja
HMI design	Ne / samo runtime funkcije	Da	Ne
Live visualization	prek Project Visualization	Designer preview	Da
Pages / popups	Runtime	Design	Runtime
BACnet project context	Zbira	Prikazuje / uporablja	Bere bindinge
Climatix project data	Zbira	Prikazuje / uporablja	Prikazuje podprte elemente

TEHNIČNO OZADJE

Od discovery podatkov do Android HMI.

Podrobnejši članek razloži, zakaj je enoten projektni model pomemben in kako se Field, Studio ter Project Visualization dopolnjujejo.

NODVIA WORKFLOW

Od discovery do HMI: NODVIA Field, Studio in Project Visualization

Praktičen pogled na projektne točke, BACnet in Climatix podatke, Studio designer, strani, popupe in Android runtime.

Preberi članek →

NODVIA by PICALLW

Discover. Design. Visualize.

Začni z realnimi napravami v NODVIA Field, oblikuj HMI v NODVIA Studio in projekt zaženi na Androidu z Project Visualization.
